Комплекс для мойки еврокубов и бочек
Внимание! Продвигаемые на наш рынок моечные комплексы, их краткие описания и технические характеристики См. на нашем рекламном портале в "Пульсе цен" по адресу: www.7953084.ru
Устройство предназначено для автоматической промывки еврокубов от остатков хранившихся в них продуктов, в основном на водной основе, а также может быть адаптировано для удовлетворения любых особых требований.
Использование этого устройства придает клиентам уверенности в том, что их пустые пластиковые емкости обработаны надлежащим образом, единообразно и в соответствии с жесткими стандартами Евросоюза по защите окружающей среды, охране здоровья и безопасности.

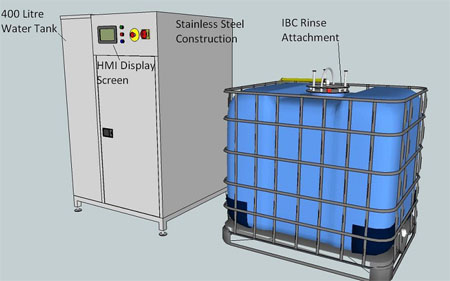

Рис. 1. Внешний вид устройства

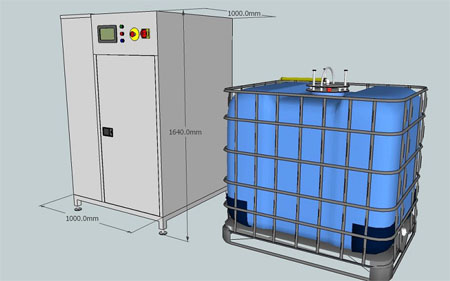

Рис. 2. Размеры устройства

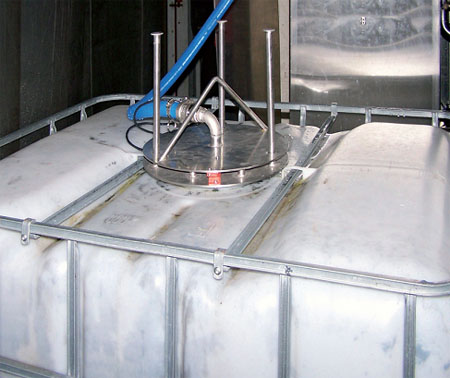

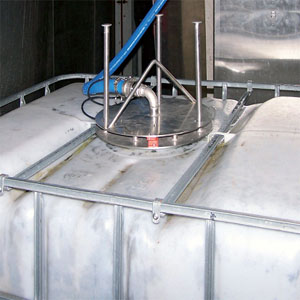

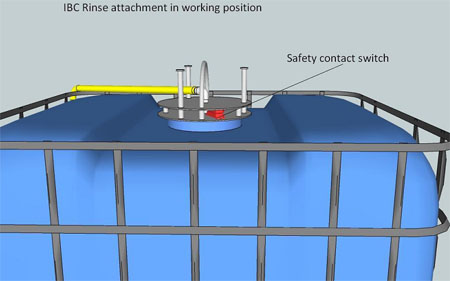

Рис. 3. Насадка для промывки еврокуба в рабочем положении, с аварийным магнитным выключателем в положении «включено»
В момент, когда «плавающая» насадка для промывки извлекается из еврокуба, контакты аварийного выключателя размыкаются, обесточивая электрическую цепь. Это отображается на экране дисплея, как ошибка и не позволяет включаться насосу.

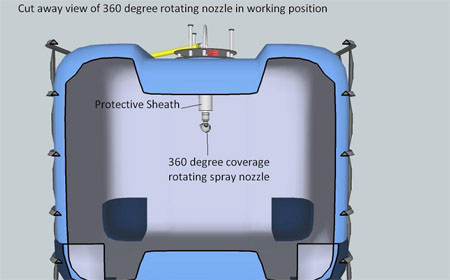

Рис. 4. Вид еврокуба в разрезе, с вращающейся разбрызгивающей головкой, помещенной в рабочем положении
Головка вращается под напором потока воды с давлением около 3 бар и расходом 116 л/мин. Благодаря этому достигается высокий эффект промывки всей внутренней поверхности.

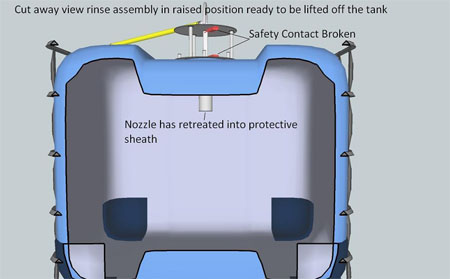

Рис. 5. Вид в разрезе насадки в приподнятом положении, в готовности к удалению из еврокуба
При этом трубка с разбрызгивающей головкой и узел верхней пластины вынимаются из узла нижней опорной пластины путем их перемещения вверх, вдоль трех направляющих штырей до стопорной точки.
Этим действием контакты аварийного выключателя размыкаются и обесточивают насос. Разбрызгивающая головка при этом перемещается в защитный кожух, и при этом достигаются две цели: во-первых, головка предохраняется от воздействия на нее во время ее извлечения и опускания, а во-вторых, обеспечивается дополнительная защита, если аварийные контакты не сработают.

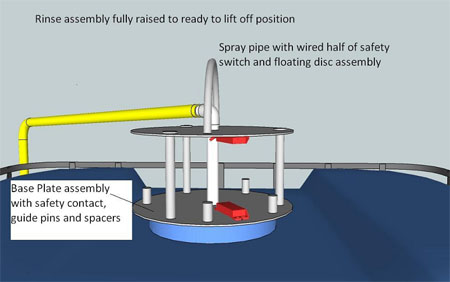

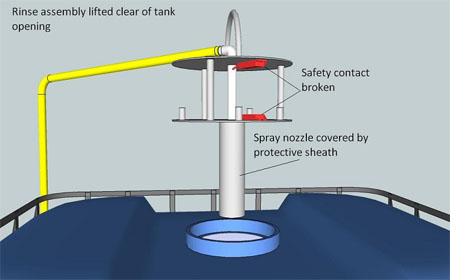

Рис. 6. Насадка в полностью приподнятом положении в готовности к снятию
Рис. 7. Насадка, полностью вынутая из горловины еврокуба

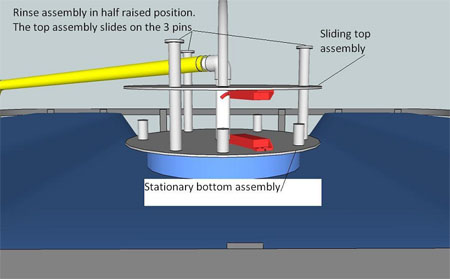

Рис. 8. Насадка, в наполовину приподнятом положении
Технические характеристики и функционирование
- материал - нержавеющая сталь марки AISI 304;
- размеры шкафа: 1000 мм (Ш) х 1000 мм (Г) х 1640 мм (В);
- наличие регулируемых по высоте ножек у шкафа;
- возможность навигации на экране дисплея по меню, для выбора заранее сохраненной программы с циклом промывки еврокуба (Рис.1);
- наличие 3 циклов промывки еврокубов: короткий, средний, длинный;
- возможность выбора оператором наиболее эффективного цикла для промывки еврокуба от остатков продуктов;
- возможность простой адаптации меню промывки еврокуба на месте: программные циклы могут редактироваться или добавляться дополнительно;
- нажатие кнопки «Start» (Рис.1) приводит в действие выбранный цикл промывки;
- наличие встроенной емкости с водой, объемом 400 л (Рис.1 и Рис.3);
- присоединение к существующей магистрали водоснабжения обеспечивается с помощью шарового крана с высоким напором (Рис.3);
- наличие датчика низкого уровня воды в еврокубе предохраняет насос от работы «на сухую»;
- наличие линейного водяного фильтра;
- наличие на насадке аварийного выключателя магнитного типа, который предохраняет насос от работы в случае, если насадка извлечена из еврокуба;
- возврат разбрызгивающей головки в защитный кожух при снятии насадки с еврокуба;
- наличие инструкций по программированию, позволяющих собственными силами производить настройку программ и регулировку времени работы, при необходимости;
- нажатие кнопки «Stop» немедленно отменяет выполнение программы;
- ошибки устройства приводят к остановке цикла, при этом ошибка отображается на экране;
- нажатие кнопки «Reset» (Рис.1) возобновляет программу после исправления ошибки;
- модуль электрической защиты IP67 смонтирован внутри;
- электропитание: 230 В, однофазное, все средства управления имеют питание 24 В постоянного тока;
- подача воды к разбрызгивающей головке осуществляется через центробежный однофазный насос, мощностью 1,5 кВт, c рабочим давлением 2-4 бара;
- приток воды к разбрызгивающей головке осуществляется через электромагнитный клапан диаметром 1,5”;
- вращающаяся разбрызгивающая головка, выполненная из нержавеющей стали марки 316, обеспечивает подачу 116 л воды в минуту, с давлением 3 бара;
- модель головки, разбрызгивающей на 360°, обеспечивает полный охват внутренней поверхности еврокуба;
- устройство спроектировано достаточно простым и прочным, для легкости проведения технического обслуживания собственными силами;
- выключатель «Emergency Stop» на панели для аварийной остановки установлен в соответствии с нормами электробезопасности;
- использованы общераспространенные в промышленности стандартные компоненты;
- предоставляются инструкция по эксплуатации для оператора и иллюстрированное руководство по запасным частям с оригинальными номерами запасных частей производителя;
- предоставляются электрические схемы и диаграммы;
- оборудование имеет сертификат Евросоюза;
- легкий ввод в действие: поставляется в готовности «включай и работай» после завершения простых действий по монтажу.
| | | | | |
